Rangkaian MOTOR DC : Tutorial Proteus pro 8 dan Program Keil uVision
Pada
kesempatan kali ini saya akan Menjelaskan tentang rangkaian Motor DC dengan
menggunakan AT-Mega 89C51 di aplikasi proteus professional 8, materi pembahasan
ini merupakan materi Uji kompetensi pada institusi Sekolah kejuruan Teknik
elektronika indrustri jadi tidak ada salahnya untuk kita paham dalam
pengoperasiannya ya.
Rangkaian Motor DC
Untuk
membuat rangkaian Motor DC di perlukan Aplikasi disini kita memakai aplikasi proteus professional 8 karena pada
pengaplikasiannya aplikasi ini lebih mudah dan bisa di simulasikan hasil
pembuatannya.
Jika kalian
belum mempunyai aplikasi nya silahkan download disini (full crack)
Selanjutnya
jika telah terinstal buka aplikasinya dan masukkan komponen komponen yang di
perlukan yaitu :
1. AT Mega 89C51 / 89C52
2. Resistor 1K (2 buah)
Resistor 10K (2 buah)
Resistor 10 ohm (2 buah)
3. Transistor BD140 (2 buah)
Transistor BD139 (2 buah)
Transistor BC109 (2 buah)
4. Dioda 1N4002 (4 buah)
5. Kapasitor 100n
6. Push button (2 buah)
7. Motor

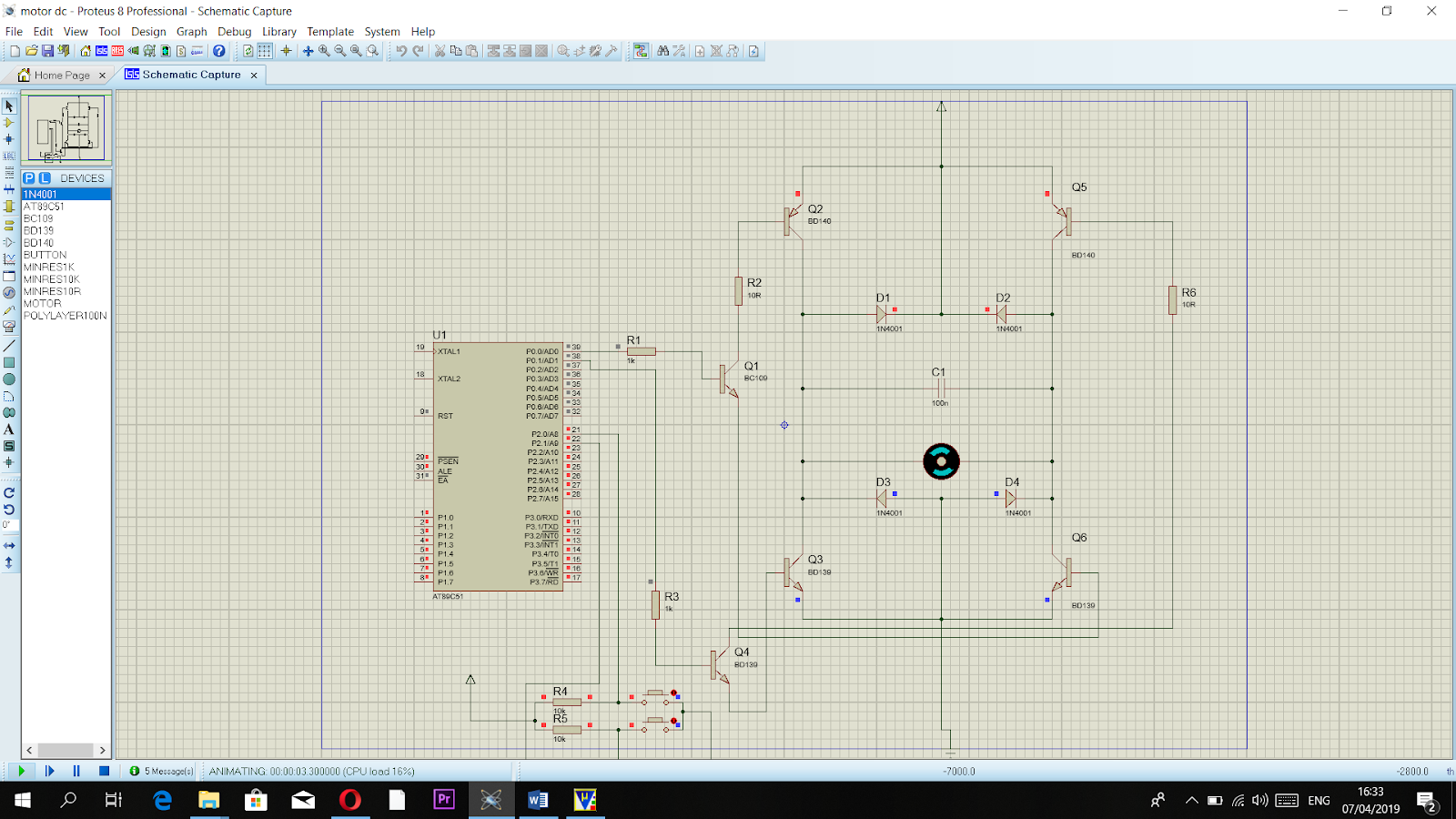

Jika
komponennya sudah di penuhi selanjutnya buat rangkian sesuai gambar di bawah
ini
Jangan lupa
untuk memasangkan power dan ground nya
Jika sudah
maka kita harus membuat programnya dengan menggunakan bahasa C bisa langsung di
Copy kan saja program di bawah ini lalu gunakan aplikasi Keil uvision agar
programnya bisa di operasikan pada At mega 89C51 yang berbentuk HEXA
Jika belum
mempunyai aplikasinya silahkan download disini
#include<reg51.h>
sbit motor1=P0^0;
sbit motor2=P0^1;
void tombol1()
{
motor1=0xff;
motor2=0x00;
}
void tombol2()
{
motor1=0x00;
motor2=0xff;
}
void
main()
{
while(1)
{
if(P2==0xfe)
tombol1();
else
if(P2==0xfd)
tombol2();
}
}

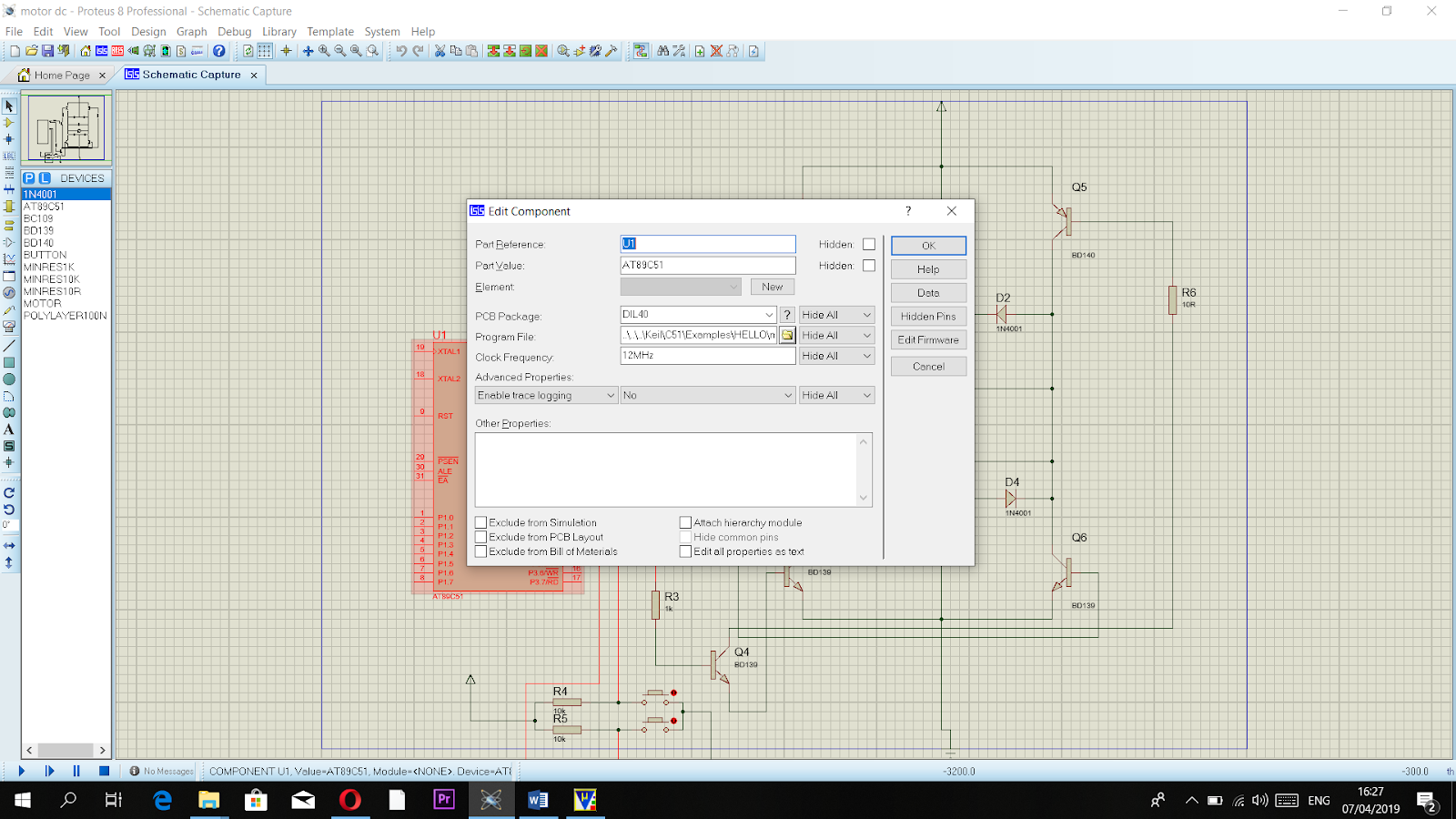

cara singkat mengubah coding/program ke bentuk HEXA agar bisa di pakai di AT 89C51
Selesai
Okey mungkin cukup sekian ya penjelasannya jika ada yang masih belum paham bisa tinggalkan jejak di kolom komentar terimakasih.
